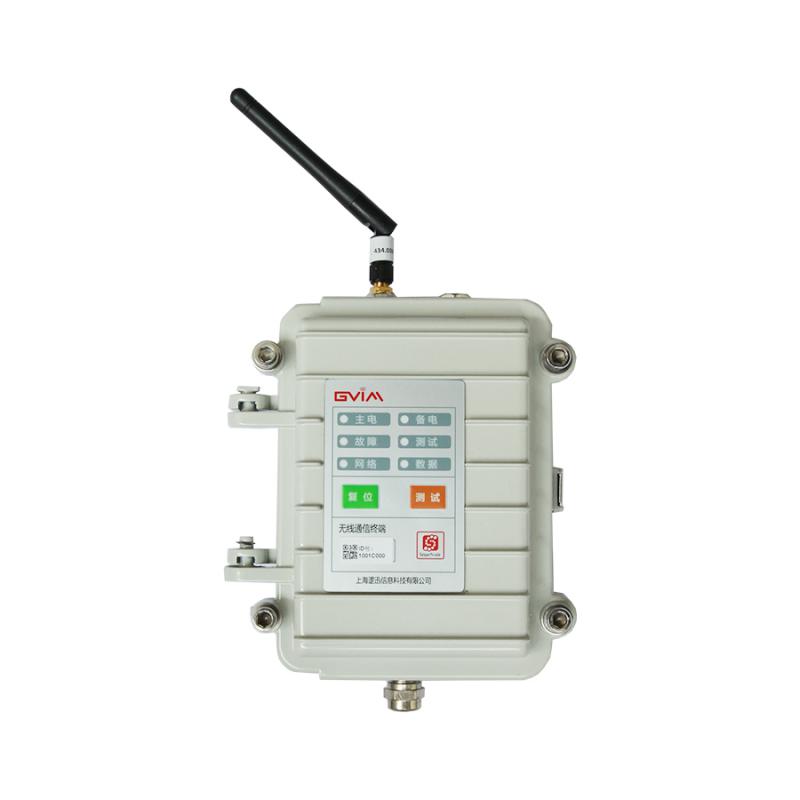

無線中繼器SP_R11

產品簡介

本產品應用在無線物聯網系統中，起到信號轉發的作用。當兩個需要通信的無線設備距離較遠信號較弱時，在兩設備間使用本產品作為中繼，起到信號轉發的作用，從而擴大無線系統的覆蓋范圍。

電氣參數
發射功率	A級：1dbm～17dbm(1mW～50mW)； B級：27dbm/0.5W; C級30dbm/1W; D級： 32dbm/1.5W
發射電流	34mA@10dbm/10mW; 65mA@17dbm/50mW
接收電流	20mA
待機電流	1 mA
供電電壓	6V～28V（DC）
射頻模塊
工作頻率	免費ISM頻段（硬件支持240～930MHZ）
信道	64信道
工作模式	跳頻與固定頻率（軟件配置）
調制方式	GFSK
無線傳輸速率	2.4 Kbps～256 Kbps（軟件配置）
接收靈敏度	-115dbm@9.6 Kbps
通信距離（空曠）	10dbm,9.6Kbps,3dbi天線,3V：1000米 17dbm,9.6Kbps,3dbi天線,3V：2500米
模塊ID	4字節,32進制編碼
廠家識別碼	2字節,16進制編碼
用戶識別碼	2字節,16進制編碼
串口速率 (Kbit/s)	1.2，2.4，4.8，9.6，14.4，19.2，38.4（可軟件配置，出廠默認9.6 Kbit/s）
通訊協議	SmartNode V6協議
網絡結構	星形網，樹型網，點對點，MESH
數據傳輸模式	SmartNode協議傳輸、透明傳輸
天線接口方式	SMA標準天線
其他參數
工作溫度	-40℃～+85℃
防護等級	IP40
機械尺寸	145mm×125mm×60mm
