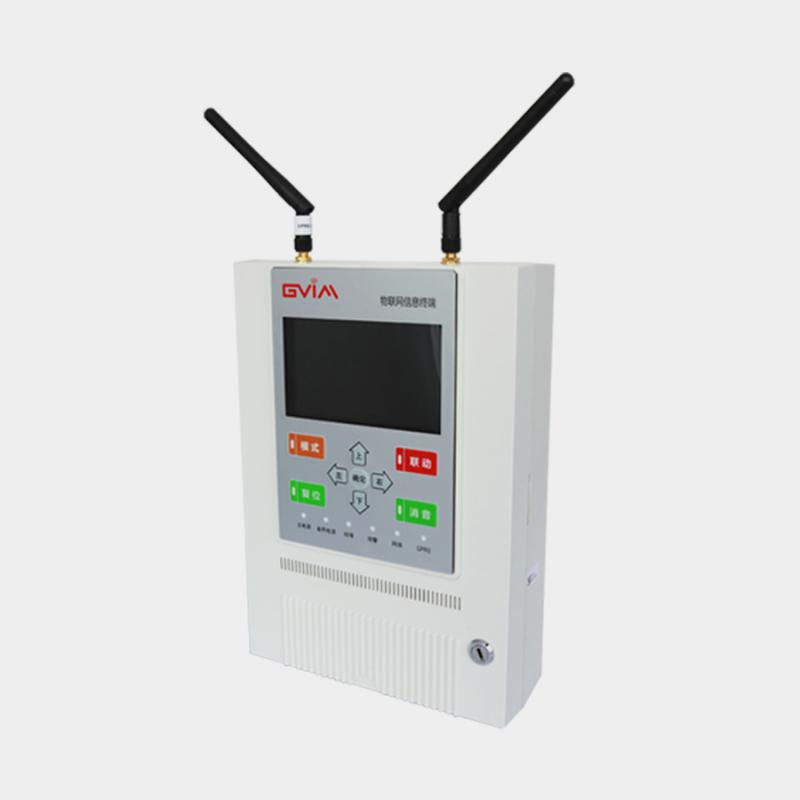

本產品為物聯網的數據接收及顯示端，以無線Smart Node方式接收傳感器上報的數據，在顯示屏上顯示系統中所有設備的狀態及采樣值。本產品還可通過有線或無線等方式將數據傳輸至互聯網上的數據服務器，實現遠程監控。
主備電供電方式：主電故障情況下，備電可連續工作8小時；
數據不丟失：在GPRS網絡中斷再恢復，數據不丟失；
數據緩沖區：8×256bytes；
工作模式：通信頻率434MHz，64信道（跳頻，固定頻率）；
數據傳輸模式：SmartNode協議傳輸，數據透明傳輸；
數據傳輸方式：點對點、點對多點、多級中繼；
高抗干擾能力和低誤碼率 ：基于FSK的調制方式，采用高效前向糾錯和信道交織編碼技術，提高了數據抗隨機干擾和突發干擾的能力；
多種天線配置方案：可配置鍍銀彈簧天線、多種增益的柱狀天線、吸盤天線等，滿足用戶不同的結構需要。
|
電氣參數 |
||
|
發射功率 |
17dBm（50mW） |
|
|
工作電流 |
500mA |
|
|
供電電壓 |
AC220V |
|
|
備用電源 |
DC3.6V |
|
|
無線Smart Node |
||
|
工作頻率 |
433MHz～434.79 MHz |
|
|
信 道 |
64信道 |
|
|
工作模式 |
跳頻與固定頻率（軟件配置） |
|
|
調制方式 |
GFSK |
|
|
無線傳輸速率 |
2.4 Kbps～256 Kbps（軟件配置） |
|
|
接收靈敏度 |
-115dbm@9.6 Kbps |
|
|
通信距離 |
室外 |
9.6Kbps：1200米 |
|
室內 |
9.6Kbps：信號能穿透35cm鋼筋墻5層 |
|
|
模塊ID |
4字節,32進制編碼 |
|
|
廠家識別碼 |
2字節,16進制編碼 |
|
|
用戶識別碼 |
2字節,16進制編碼 |
|
|
串口速率 (Kbit/s) |
9.6 Kbit/s |
|
|
通訊協議 |
SmartNode V6協議 |
|
|
網絡結構 |
星形網，樹型網，點對點，MESH |
|
|
數據傳輸模式 |
SmartNode協議傳輸、透明傳輸 |
|
|
天線接口方式 |
SMA標準天線 |
|
|
網關接口 |
||
|
通訊接口 |
GPRS/RJ45/RS232/RS485 |
|
|
其他參數 |
||
|
歷史記錄 |
最近999條 |
|
|
最大音量 |
3米60db |
|
|
機械參數 |
||
|
LCD顯示屏 |
4.3英寸 |
|
|
機械尺寸 |
240mm×170mm×60mm |
|
|
工作環境 |
||
|
工作溫度 |
0-40℃ 無凝露 |
|
|
防護等級 |
IP44 |
|
