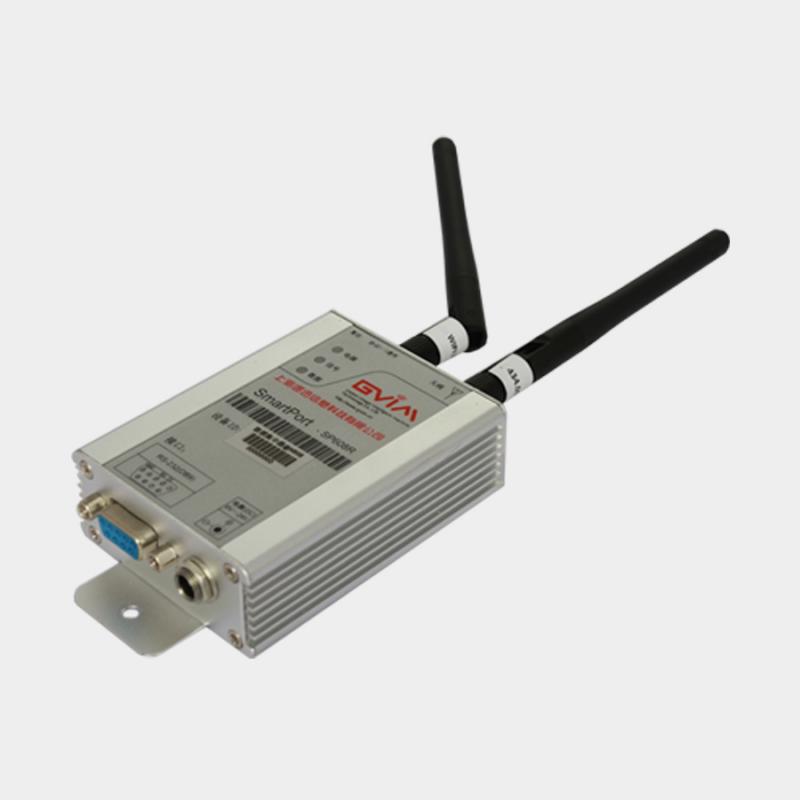

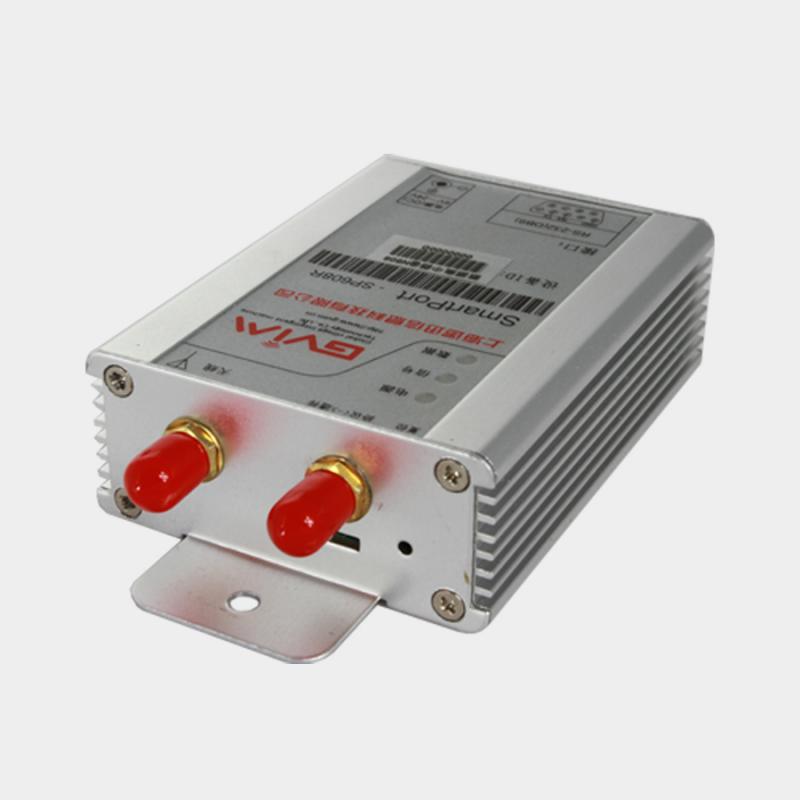

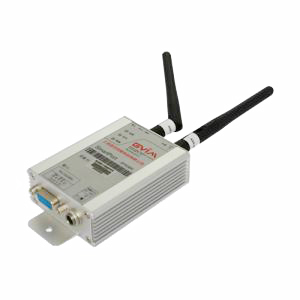

WIFI數據集中器SP608W

產品簡介

本產品是無線傳感網絡數據接收端及網關產品。支持Smart Node傳輸協議，帶WIFI接口。

本產品通過Smart Node方式接收無線傳感器上報的采樣數據，再以WIFI方式將數據上傳至服務器。

功率可調：調節范圍 1dbm～17dbm（1mW～50mW）; 27 dbm（0.5W）; 30dbm（1W）；32 dbm（1.5W）；

發射功率10dbm，距離1000米（9.6kbps）；

發射功率17dbm，距離2500米（9.6kbps）；

數據緩沖區：8×256bytes；

工作模式：通信頻率434MHz，64信道（跳頻，固定頻率）；

數據傳輸模式：SmartNode協議傳輸，數據透明傳輸；

數據傳輸方式：點對點、點對多點、多級中繼；

高抗干擾能力和低誤碼率：基于FSK的調制方式，采用高效前向糾錯和信道交織編碼技術，提高了數據抗隨機干擾和突發干擾的能力；

多種天線配置方案：可配置鍍銀彈簧天線、多種增益的柱狀天線、吸盤天線等，滿足用戶不同的結構需要。

電氣參數
發射功率	A級：1dbm～17dbm(1mW～50mW)； B級：27dbm/0.5W; C級：30dbm/1W D級： 32dbm/1.5W
發射電流	85mA@10dbm/10mW; 110mA@17dbm/50mW
接收電流	69mA
休眠電流	50mA
供電電壓	6V～28V（DC）
無線Smart Node
工作頻率	免費ISM頻段（硬件支持240～930MHZ）
信道	64信道
工作模式	跳頻與固定頻率（軟件配置）
調制方式	GFSK
無線傳輸速率	2.4 Kbit/s～256 Kbit/s（軟件配置）
接收靈敏度	-118dbm@2.4 Kbit/s
通信距離（空曠）	10dbm,9.6Kbps,3dbi天線,3V：1000米 17dbm,9.6Kbps,3dbi天線,3V：2500米
模塊ID	4字節,32進制編碼
廠家識別碼	2字節,16進制編碼
用戶識別碼	2字節,16進制編碼
通訊協議	SmartNode V6協議
網絡結構	星形網，樹型網，點對點，MESH
數據傳輸模式	SmartNode協議傳輸、透明傳輸
天線接口方式	SMA標準天線接口
網關接口
通訊方式	WIFI
工作環境
工作溫度	-40℃～+85℃
防護等級	IP40
機械參數
機械尺寸	82mm×60mm×27mm（外殼主體尺寸）
