型號 Type

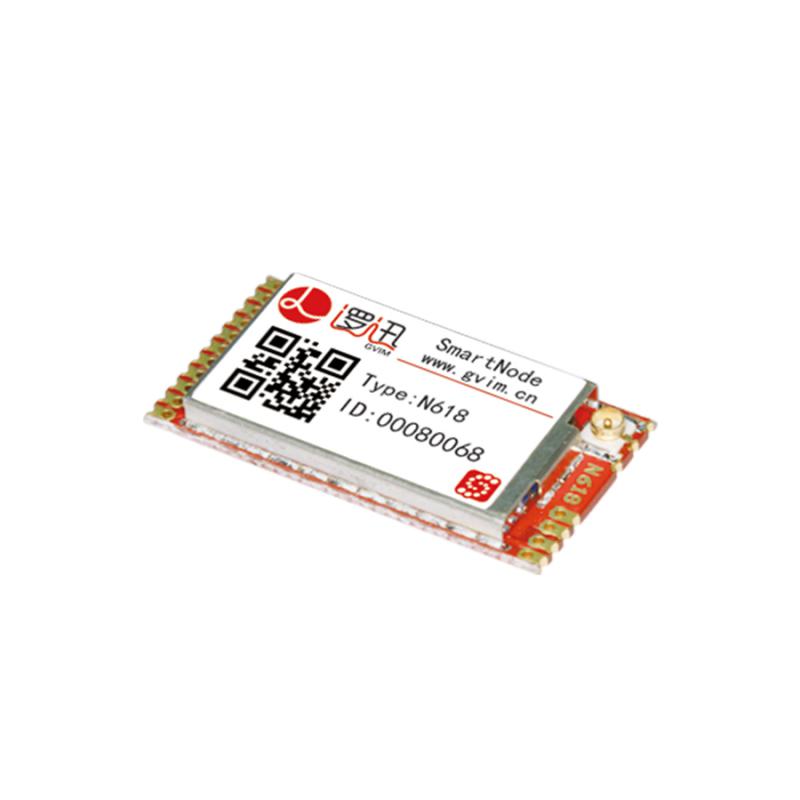

SmartNode N618

電氣參數Electrical parameters （25℃ 3.3V）

發射功率

TX Power

25dbm～30dbm(可調 adjustable)

發射電流

TX Current

342mA（25dbm）;639mA (30dbm)

供電電壓

Supply voltage

3.3V～3.6V

射頻特性RF parameters

頻 率

frequency

ISM 頻段（169Mhz-1Ghz，常用 315Mhz 433Mhz 470~510Mhz 868Mhz 915

MHZ，不同頻段需調整模塊匹配電路，用戶軟件不需改變）

信 道

number of channel

128 信道

工作模式

Working mode

DSSS 擴頻，跳頻與固定頻率（軟件配置 adjustable）

DSSS spread spectrum,

Frequency hopping,

Frequency fixed,

調制方式

modulation

GFSK、DSSS

接收靈敏度

Sensitivity

-124dbm@2 kcps；

-120dbm@10kcps；

-116dbm@50kcps；

-113dbm@100kcps

加密

Encryption

AES128

糾錯

Error correction

FEC

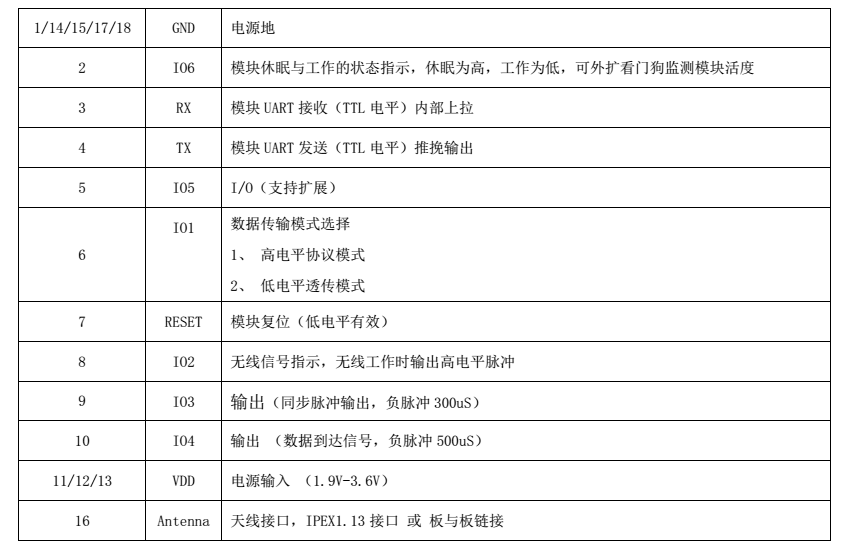

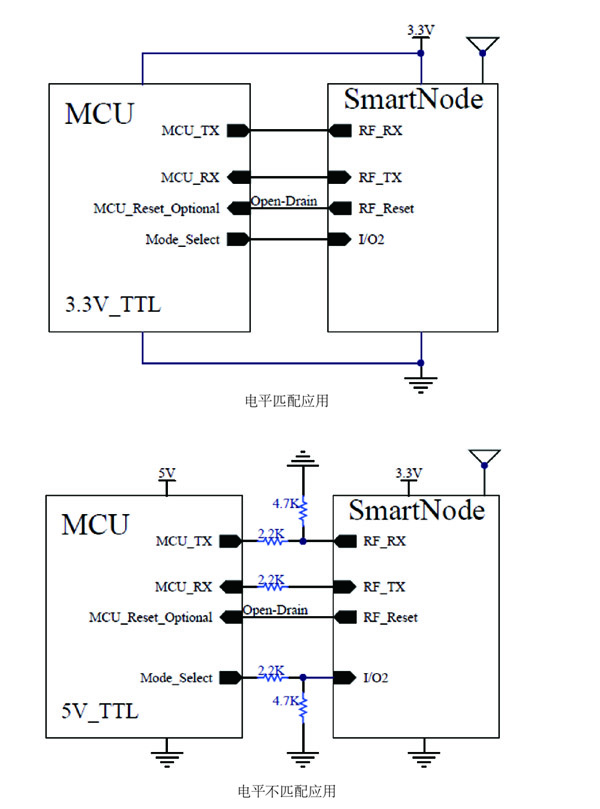

通訊接口

Communication interface

TTL 串口

網絡結構

The network structure

星形網，樹型網，點對點，網狀網

Star, Tree, Point to point, mesh

數據傳輸模式

Data transfer mode

協議傳輸(Transmission protocol) SmartNode V6

透明傳輸(Transparent transmission )

天線接口方式

Antenna interface

IPEX 板端（通過饋線連各種 RF 連接器或天線）

其他參數 other

工作溫度

Operating temperature

-40℃～+85℃

天線口防護等級

Protection solution to meet

IEC61000-4-2 (ESD) ±20kV (air), ±12kV (contact)

IEC61000-4-4 (EFT) 40A (5/50ns)

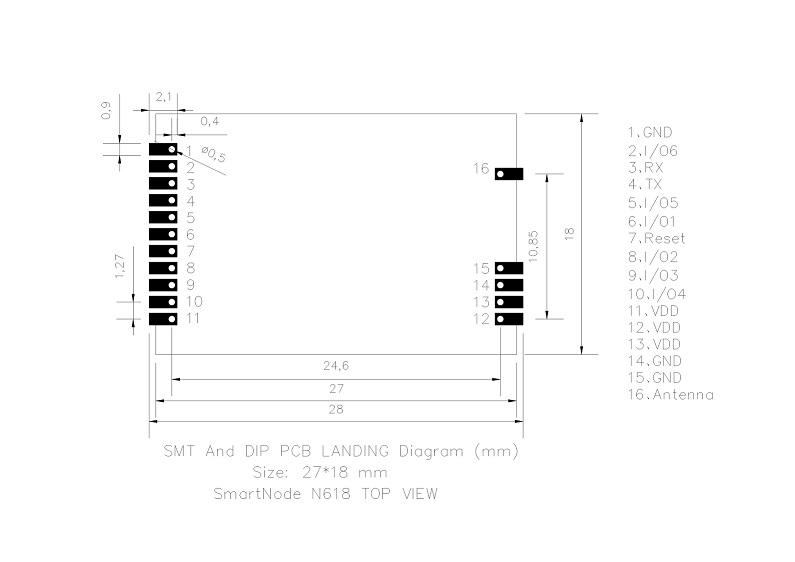

機械尺寸

Package size

27*18*2.7(mm)
